El diseño compacto y liviano reduce el espacio de instalación y facilita una implementación rápida.
Admite salida trifásica con manejo de carga desequilibrada, lo que garantiza un suministro de energía constante.
Incorpora algoritmos de control maduros y funciones interactivas con la red para un funcionamiento confiable y a largo plazo.
Limitador de potencia incorporado opcional para controlar la exportación de energía, cumpliendo con los requisitos de la red local.
Pantalla LCD para monitoreo en tiempo nominal: muestra la salida de energía, el estado del sistema y los códigos de falla.

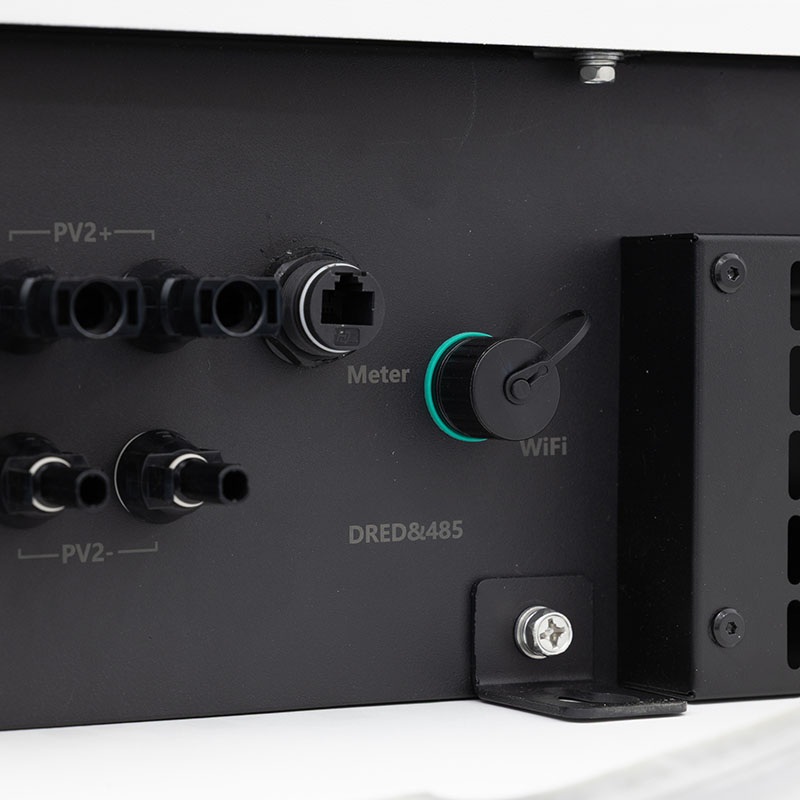

Múltiples protocolos de Comunicación: opciones WiFi, GPRS y LAN para la gestión remota del sistema.
Instalación rápida: Diseño montable por una sola persona para instalaciones fotovoltaicas montadas en el suelo o en el tejado.
Funcionamiento duradero en exteriores: la protección IP65 garantiza resistencia al polvo, al agua y a condiciones extremas.
Eficiencia mejorada: mantiene una conversión de energía estable en diversas condiciones ambientales.

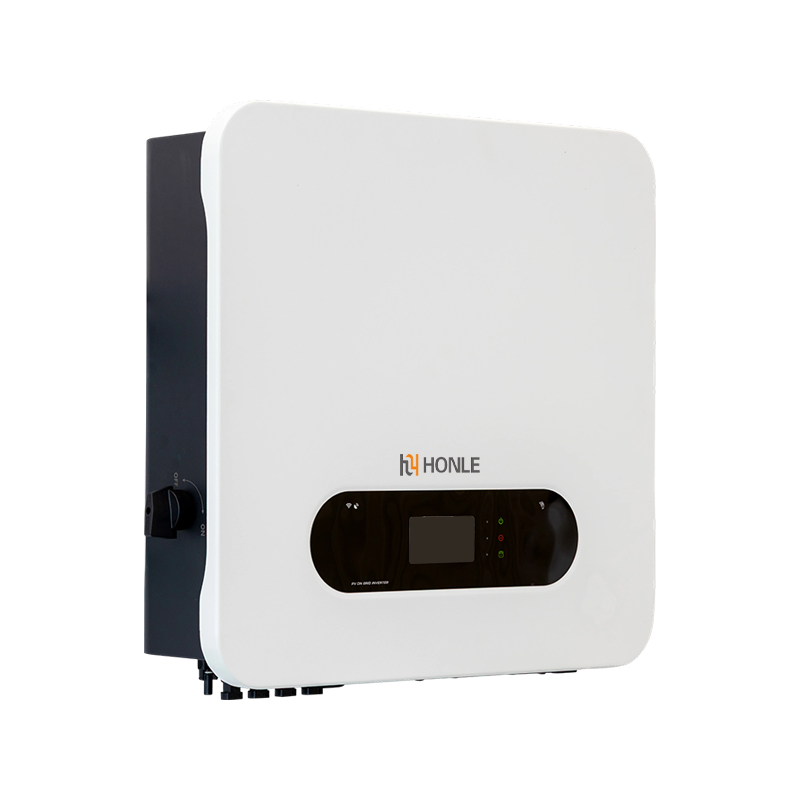

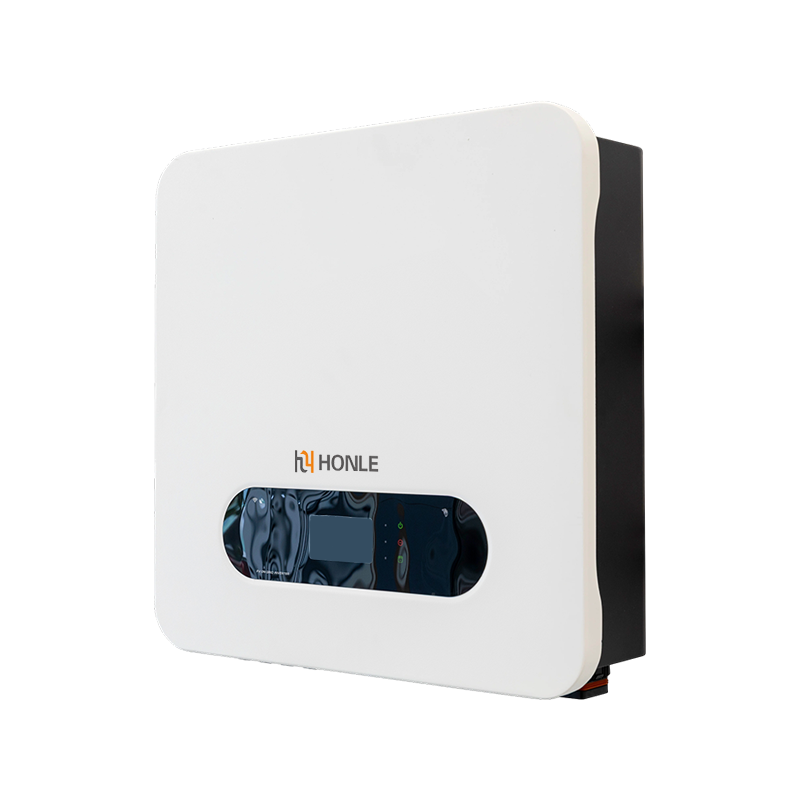

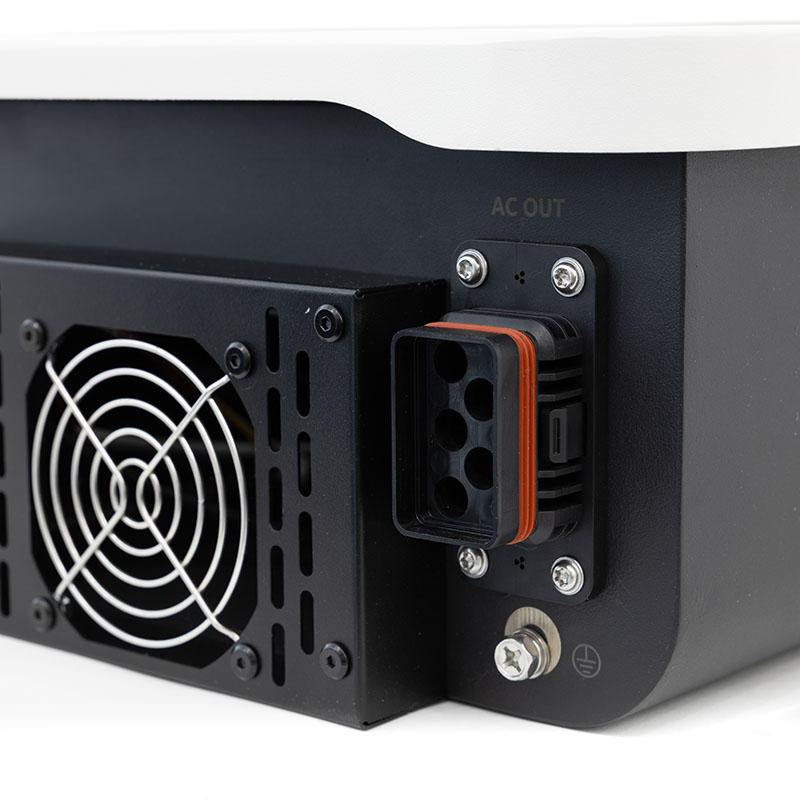

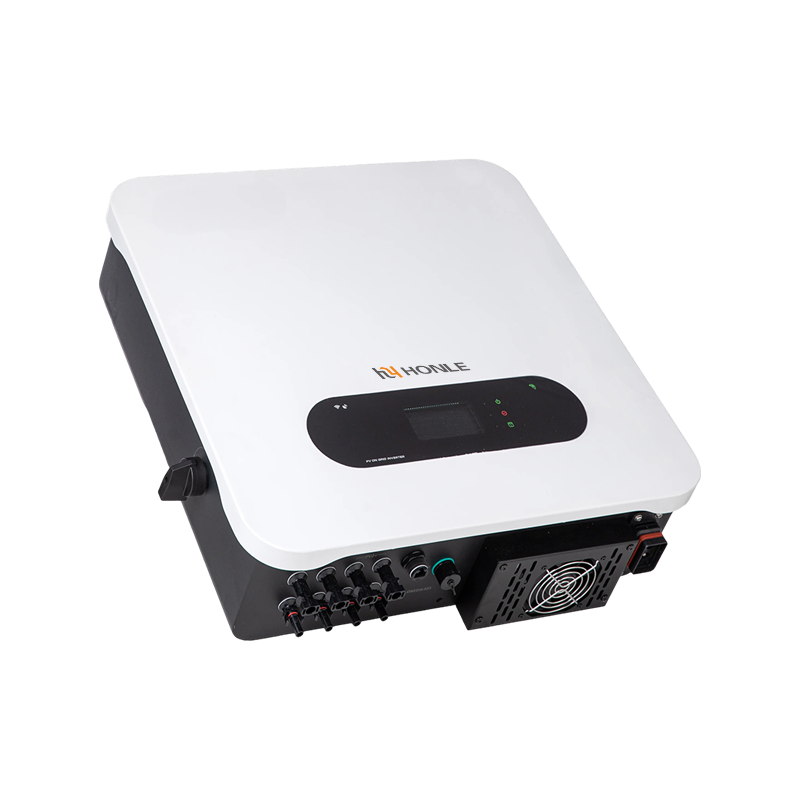

El inversor solar trifásico compacto de 220 V conectado a la red está diseñado para instalaciones solares fotovoltaicas de capacidad media, convirtiendo la energía CC de los paneles solares en electricidad CA confiable compatible con la red. Su diseño compacto combina eficiencia con flexibilidad, lo que permite una integración perfecta en sistemas solares residenciales, comerciales e industriales ligeros. El inversor incluye una interfaz LCD clara para monitorear la salida, métricas del sistema e información de fallas. Con una carcasa con clasificación IP65, CAN funcionar en exteriores en diversas condiciones climáticas y cumple con los estándares de calidad internacionales, verificados por las certificaciones TUV, BV y Dekra.
|
Modelo No. |
TP17KTL |
TP20KTL |
TP25KTL |
|
Entrada (CC) |
|||
|
Potencia CC máxima (W) |
25500W |
30000W |
30000W |
|
Voltaje CC máximo (VCC) |
1000Vd.c |
||
|
Voltaje mínimo de trabajo (VCC) |
250Vd.c |
||
|
Rango de voltaje MPPT (VCC) |
200...850Vd.c |
||
|
Corriente de entrada máxima por cadena (A) |
26A/26A |
36A/26A |
|
|
Cortocircuito de entrada máx. por MPPT (A) |
34A/34A |
46A/34A |
|
|
Número de rastreadores MPPT |
2 |
||
|
Cadenas por rastreador MPPT |
2 |
||
|
Salida (CA) |
|||
|
Potencia nominal CA (W) |
17.000 |
20.000 |
26.000 |
|
Potencia aparente máxima de CA (VA) |
18.700 |
22.000 |
27.500 |
|
Corriente de salida máxima (A) |
25 |
30 |
36 |
|
Salida de CA nominal |
50/60 Hz, 400 V |
50/60 Hz, 400 V |
50/60 Hz, 400 V |
|
Rango de salida de CA |
45–55 Hz, 280–490 VCA (ajustable) |
||
|
Factor de potencia |
0,8 adelantado… 0,8 retrasado |
||
|
Armónicos |
<1,5% |
<1,5% |
<1,5% |
|
Tipo de red |
3W/N/PE |
||
|
Eficiencia |
|||
|
Máxima eficiencia |
98,5% |
98,5% |
98,5% |
|
Eficiencia del euro |
98,1% |
98,1% |
98,2% |
|
Eficiencia MPPT |
99,9% |
99,9% |
99,9% |
|
Seguridad y Protección |
|||
|
Protección contra inversión de polaridad CC |
Sí |
||
|

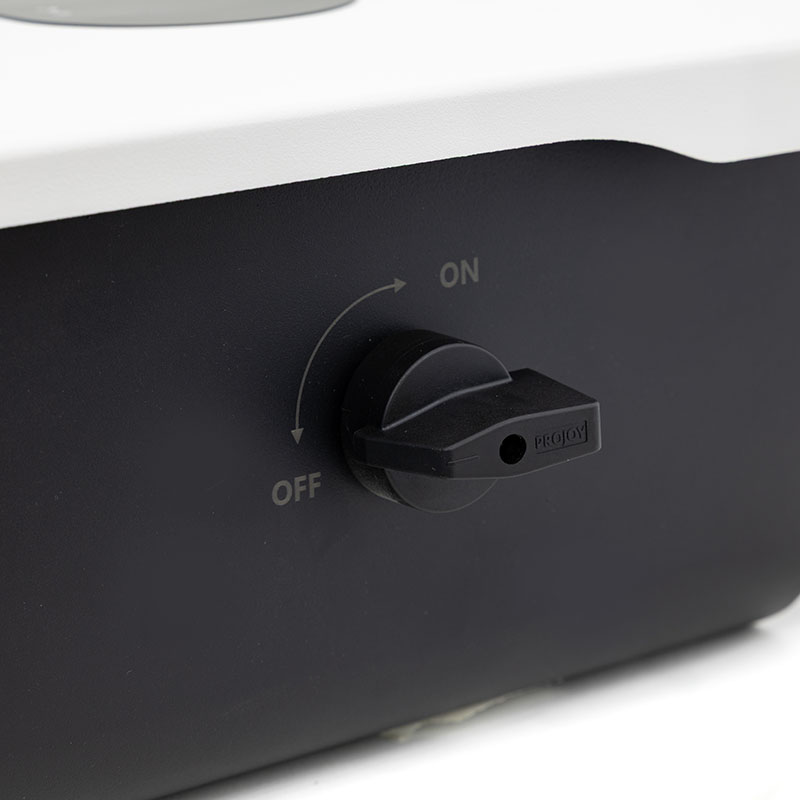

Interruptor de circuito CC |
Sí |
||
|
Protección contra sobretensiones CC/CA (SPD) |
Sí |
||
|
Protección contra fugas a tierra |
Sí |
||
|
Detección de resistencia de aislamiento |
Sí |
||
|
Protección contra corriente residual |
Sí |
||
|
Parámetro Valor |
|||
|
Dimensiones (An × Al × Pr) |
520 × 510 × 160 mm |
||
|
Peso |
23 kg |
||
|
Rango de temperatura de funcionamiento |
-25 ~ +60 °C |
||
|
Grado de protección |
IP65 |
||
|

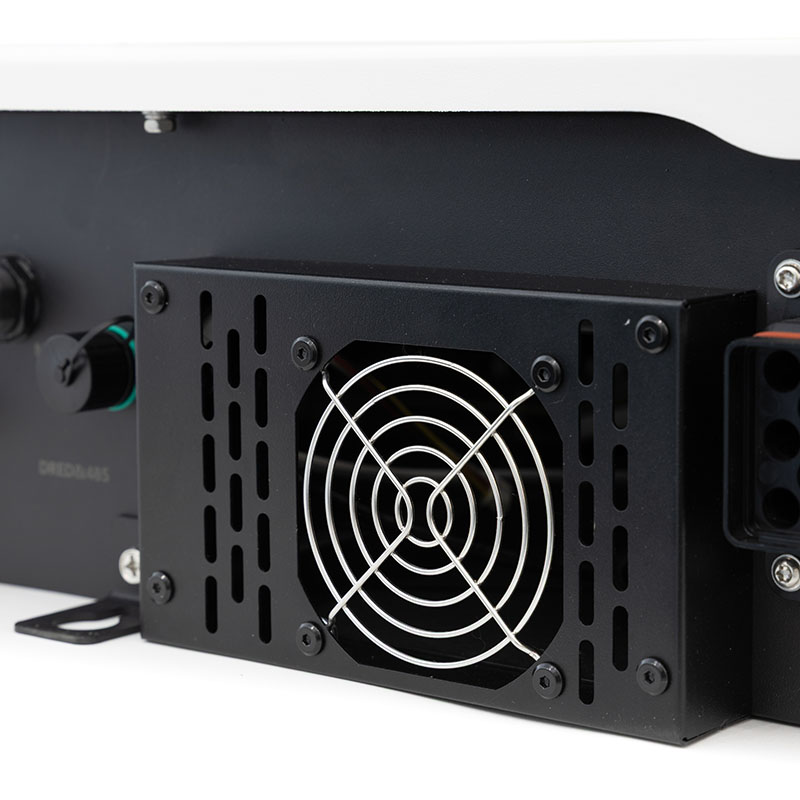

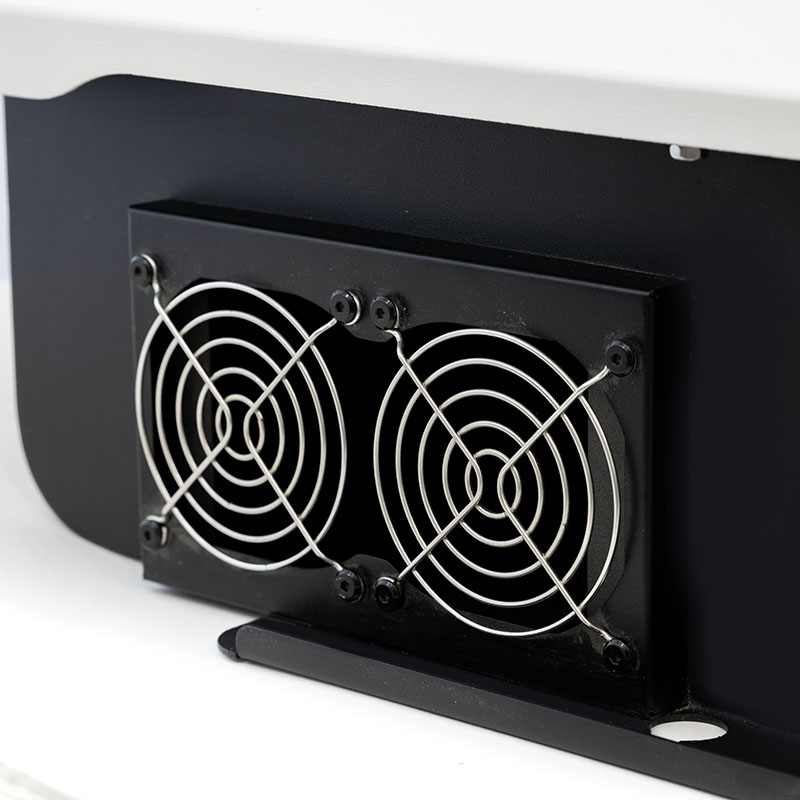

Método de refrigeración |
Refrigeración inteligente |
||
|
Topología |
Sin transformador |
||
|
Pantalla |
LCD |
||
|
Humedad relativa |
0–95 %, sin condensación |
||
|
Comunicación |
RS485 / WiFi / GPRS |
||
|
Garantía |
5 años estándar; 7 o 10 años opcionales |
||
|
Certificados y Aprobaciones |
|||
|
CQC, VDE-AR-N4105, VDE0128-1-1, AS4777, IEC61727, IEC62116 |
|||
