El inversor admite salida trifásica desequilibrada, lo que permite una distribución de carga flexible y una estabilidad de energía mejorada en redes eléctricas comerciales e industriales. Las advertencias de códigos de falla se muestran directamente en la pantalla LCD, lo que permite un diagnóstico rápido y un tiempo de mantenimiento reducido.
Múltiples opciones de Comunicación, incluidas WiFi, GPRS y LAN, admiten una conectividad perfecta del sistema y monitoreo remoto. El diseño permite una instalación rápida y sencilla por parte de una sola persona, lo que mejora la eficiencia de la implementación en proyectos solares montados en techos y en el suelo.
Un limitador incorporado opcional mejora la flexibilidad del control de energía, especialmente en aplicaciones con restricciones de exportación a la red. Respaldado por más de diez años de experiencia en investigación y desarrollo, el inversor integra algoritmos de control maduros y confiabilidad operativa a largo plazo.

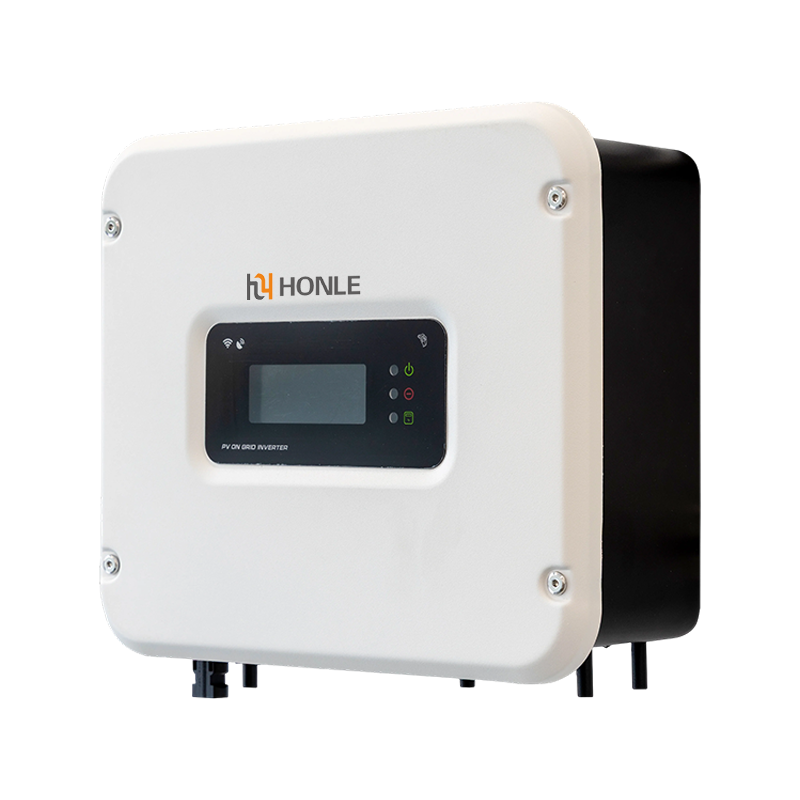

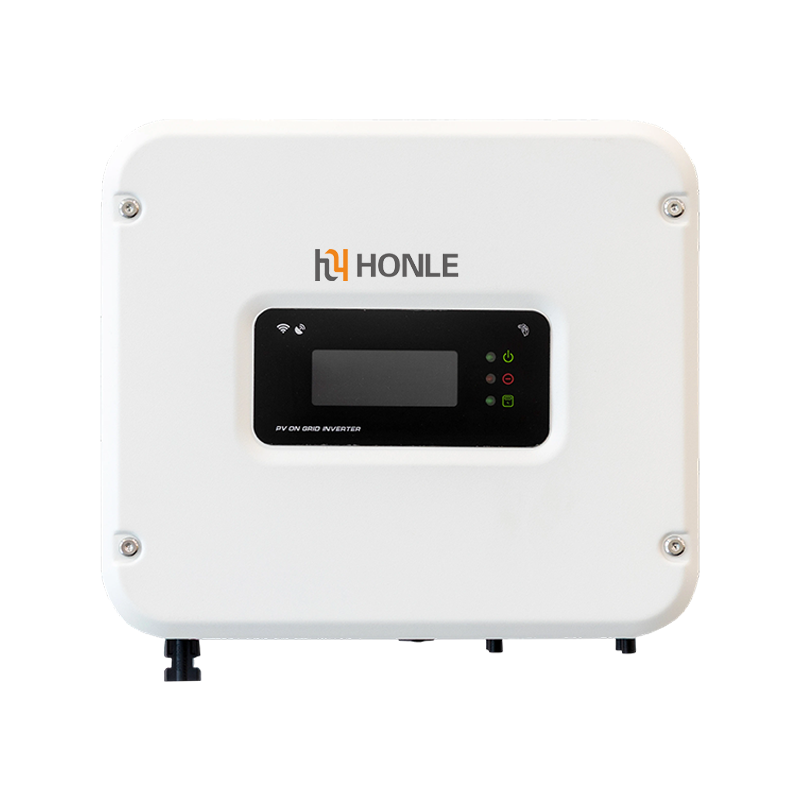

El inversor On-Grid está diseñado para sistemas fotovoltaicos que funcionan en conexión directa con la red pública. Convierte la energía CC generada por módulos solares en electricidad CA compatible con la red, lo que permite una exportación de energía eficiente, la optimización del autoconsumo y una interacción estable con la red.

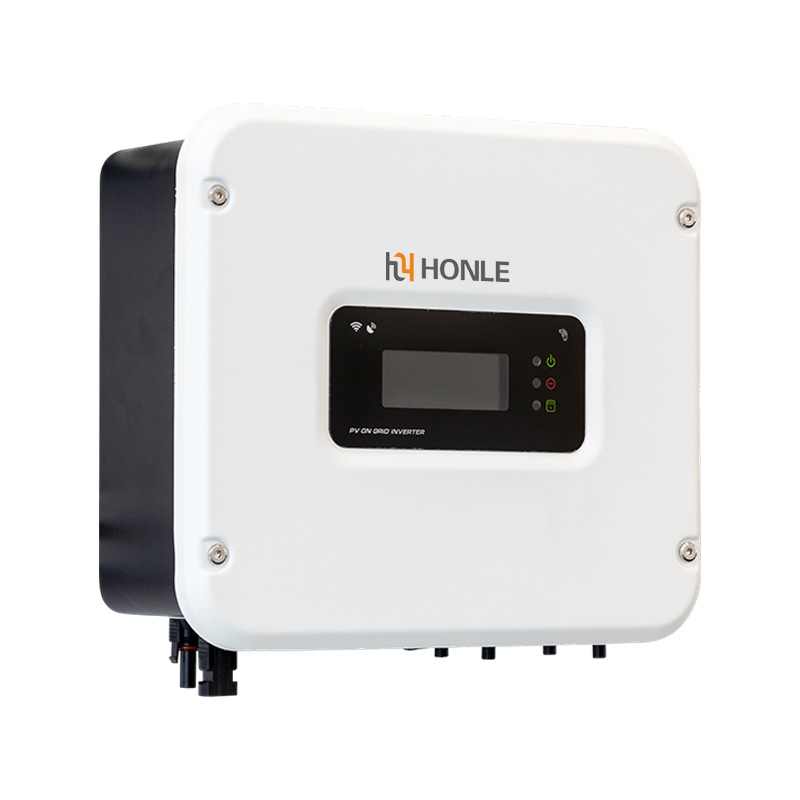

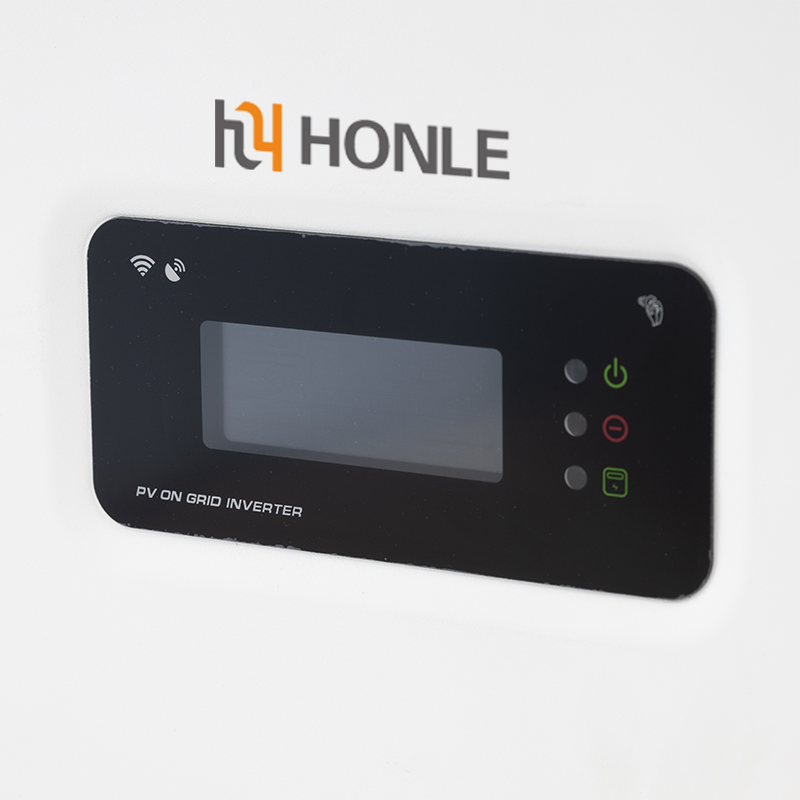

Una gran pantalla LCD proporciona una visibilidad clara del estado operativo, la salida de energía en tiempo nominal, los parámetros del sistema y la información de fallas. La funcionalidad de límite de exportación de energía permite un control preciso de la energía inyectada a la red, lo que respalda el cumplimiento de las regulaciones de la red local y las estrategias dinámicas de gestión de energía.
Con protección de ingreso IP65, el inversor es adecuado para instalación en exteriores y operación a largo plazo en condiciones ambientales desafiantes. El sistema cumple con los estándares de calidad internacionales y ha sido probado por organizaciones externas reconocidas como TUV, BV y Dekra.
|
Número de Modelo |
S1000TL |
S1500TL |
S2200TL |
S3000TL |
S3600TL |
S4400TL |
S5000TL |
S600DTL |
|
Parámetros de entrada/lado de CC |
||||||||
|
Potencia CC máxima (W) |
1500W |
2250W |
3300W |
4500W |
5400W |
6600W |
7500W |
7500W |
|
Voltaje máximo de CC (VCC) |
550 |
550 |
550 |
550 |
550 |
550 |
550 |
550 |
|
Tensión mínima de arranque / apagado del sistema (VCC) |
65/70 |
75/100 |
75/100 |
75/100 |
75/100 |
75/100 |
75/100 |
75/100 |
|
Rango de tensión MPPT (Vcc) |
70-500 |
100-500 |
100-500 |
100-500 |
100-500 |
100-500 |
100-500 |
100-500 |
|
Corriente máxima de entrada (A) |
18A |
22A |
||||||
|
Corriente máxima de cortocircuito por MPPT (A) |
25A |
30A |
||||||
|
Número de seguidores MPPT |
1 |
|||||||
|
Cadenas por seguidor MPPT |
1 |
|||||||
|
Parámetros de salida/lado de CA |
||||||||
|
Potencia nominal de salida (W) |
1000 |
1500 |
2200 |
3000 |
3600 |
4000 |
5000 |
6000 |
|
Potencia máxima de salida (W) |
1100 |
1650 |
2420 |
3300 |
3980 |
4400 |
5500 |
8600 |
|
Rango de voltaje de salida nominal (V) |
208,220,230,240/180-270 |
|||||||
|
Rango de frecuencia red CA (Hz) |
50 Hz, 60 Hz (auto-selección)/44 Hz-55 Hz, 54 Hz-6 Hz |
|||||||
|
Corriente de salida máxima (A) |
6 |
8 |
12 |
16 |
6 |
21 |
23 |
28 |
|

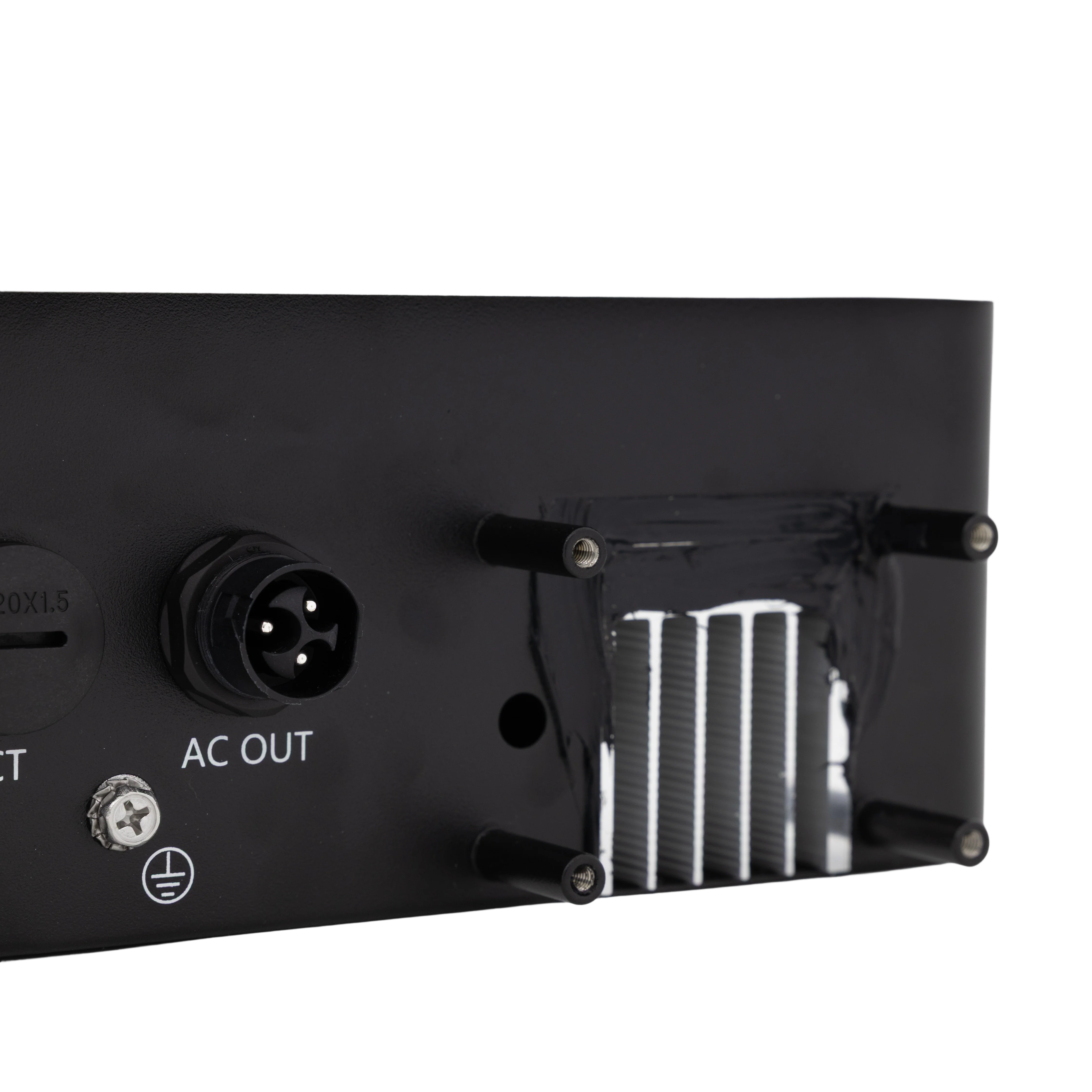

Conector de CA (con PE) |
Fase única 8 |
|||||||
|
Distorsión armónica total (THDi) |
s1,5% |
61,5% |
<1,5% |
<1,5% |
<2,5% |
<2,5% |
<2,5% |
<2,5% |
|
Factor de potencia |
-1% (ajustable de 0,8 en avance a 0,8 en retraso) |
|||||||
|
Eficiencia |
||||||||
|
Eficiencia máxima |
97,3% |
97,3% |
974% |
97,5% |
97,8% |
97,8% |
97,5% |
976% |
|
Eficiencia europea |
97,0% |
97,0% |
97,1% |
97,2% |
97,3% |
97,3% |
97,2% |
97,3% |
|
Eficiencia MPPT |
99,9% |
99,9% |
99,9% |
99,9% |
99,9% |
99,9% |
99,9% |
99,9% |
|
Seguridad y Protección |
||||||||
|
Protección contra polaridad inversa CC |
Sí |
|||||||
|
Protección anti-isla / sobretensión |
Sí |
|||||||
|
Monitorización de corriente residual |
Sí |
|||||||
|
Protección contra sobrecorriente CA |
Sí |
|||||||
|
Detección de puesta a tierra / monitorización de fallos a tierra |
Sí |
|||||||
|
SPD del lado DCAC (protegido térmicamente) |
Sí |
|||||||
|
Parámetros generales |
||||||||
|
Dimensiones (An × Al × Pr) |
300 × 294 × 104 mm |
370 × 318,5 × 105,5 mm |
||||||
|
Peso (kg) |
5 |
7 |
||||||
|
Interruptor CC integrado |
Opcional |
|||||||
|
Consumo nocturno |
< 0,2 W |
|||||||
|
Tipo de aislamiento |
Sin transformador |
|||||||
|
Grado de protección |
IP65 (IEC 60529) |
|||||||
|
Temperatura de funcionamiento |
-25 °C ~ +60 °C |
|||||||
|

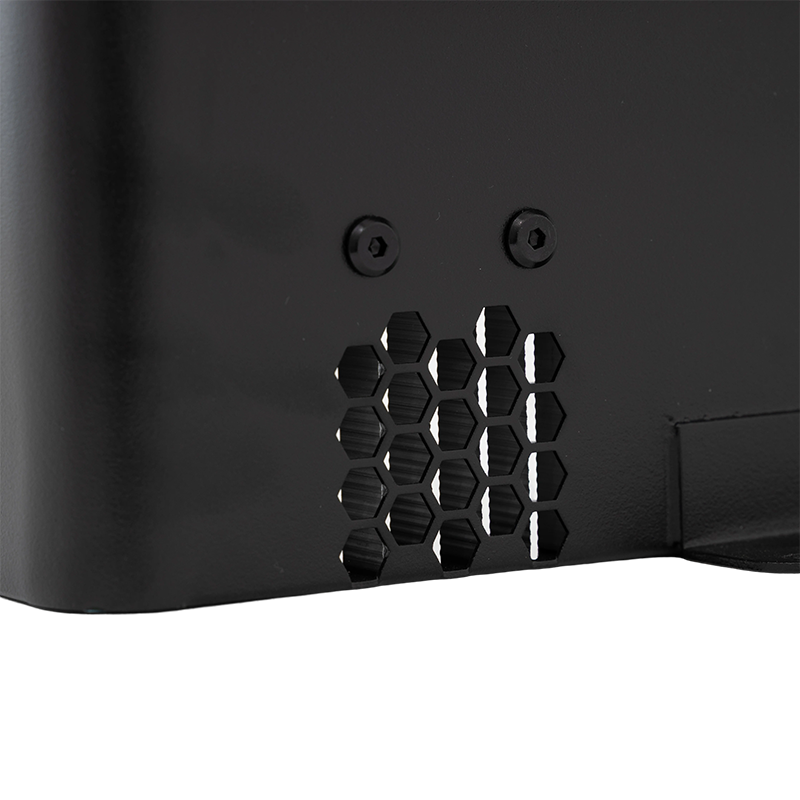

Método de refrigeración |
Refrigeración inteligente |
|||||||
|
Altitud máxima de operación |
< 2000 m sin reducción de potencia |
|||||||
|
Nivel de ruido |
< 25 dB |
|||||||
|
Pantalla |
LCD gráfico |
|||||||
|
Comunicación |
WiFi estándar; RS485 opcional |
|||||||
|
Garantía |
5 años estándar; 7 o 10 años opcionales |
|||||||
|
Certificados y Aprobaciones |
||||||||
|
CE-(IEMC/LVD); EN(CE)61000-1/-2/-3/; EN(IEC)62109-1/-2 |
||||||||
